BGA返修台在焊接时得注意哪些事项?

【概要描述】BGA返修台它是应用在BGA芯片有焊接问题或者是需要更换新的BGA芯片时的专用设备,由于BGA芯片焊接的温度要求比较高,所以一般用的加热工具(如热风枪)满足不了它的需求。

  • 分类:行业新闻
  • 作者:深圳市智诚精展科技有限公司
  • 来源:深圳市智诚精展科技有限公司
  • 发布时间:2022-11-11 16:16
  • 访问量:
详情

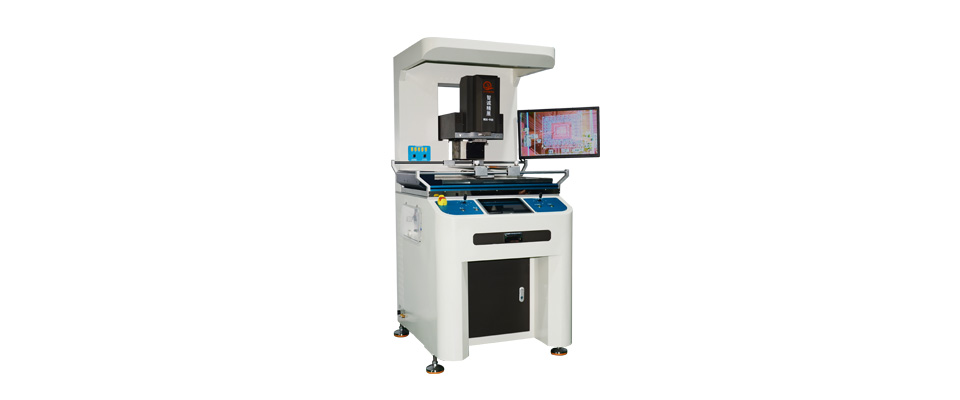

BGA返修台它是应用在BGA芯片有焊接问题或者是需要更换新的BGA芯片时的专用设备,由于BGA芯片焊接的温度要求比较高,所以一般用的加热工具(如热风枪)满足不了它的需求。

BGA焊台在工作的时候走的是标准的回流焊曲线。所以用它做BGA返修的效果非常好,用好一点的BGA返修台做的话成功率可以达到98%以上、


焊接注意事项:

1、合理的调整预热温度:在进行BGA焊接前,主板要首先进行充分分的预热,这样可有效保证主板在加热过程中不形变且能够为后期的加热提供温度补偿。

2、BGA在进行芯片焊接时,要合理调整位置,确保芯片处于上下出风口之间,且务必将PCB用夹具向两端扯紧,固定好!以用手触碰主板主板不晃动为标准。

3、合理调整焊接曲线:方法:找一块PCB平整无形变的主板,用焊台自带曲线进行焊接,在第四段曲线完成时将焊台所自带的测温线,插入芯片和PCB之间,获得此时的温度。理想值无铅可以达到217度左右,有铅可以达到183度左右。这两个温度即是上述两种锡球的理论熔点!但此时芯片下部锡球并未完全熔化,我们从维修的角讲理想温度是无铅235度左右,有铅200度左右。此时芯片锡球熔化后再冷却会达到最理想的强度。

4、芯片焊接时对位一定要精确。

5、使用适量的助焊膏:芯片焊接时可用小毛刷在清理干净的焊盘上薄薄的涂上一层,尽量抹均匀,千万不要刷的太多,否则也会影响焊接。在补焊时可用毛刷蘸取少量助焊膏涂抹在芯片四周即可。
